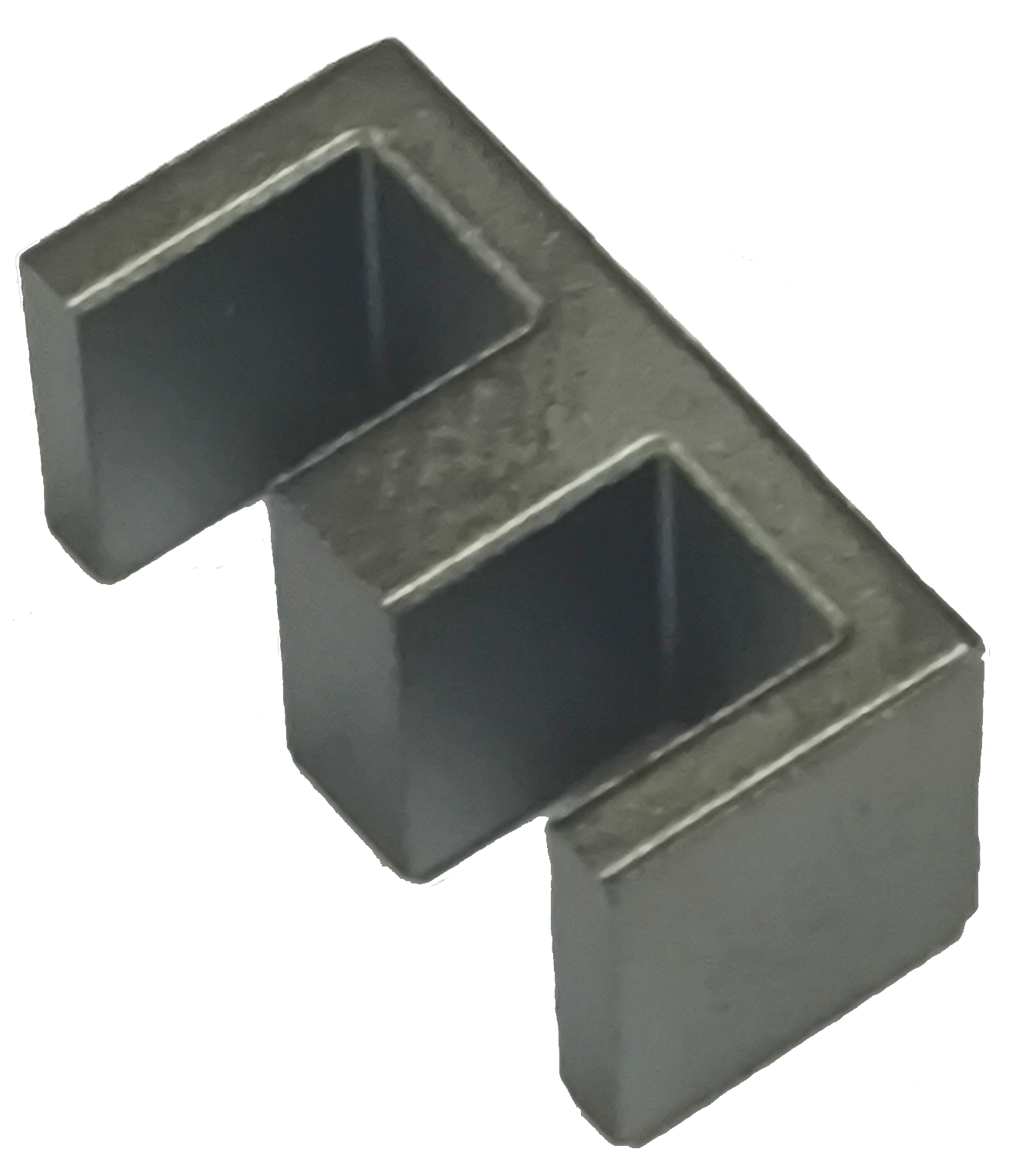

锰锌软磁铁氧体材料主要由Fe2O3；MnO；ZnO按不同的比例，加入粘合剂混合而成；通过成型、加工，在高温(1300℃以上)烧结，形成各种形状的磁芯；

华佑锰锌软磁铁氧体材料分为低損失材料；高Bm材料；高频材料；高透磁率材料；高Q材料共5大系列。

Low loss material
High Bm material
High frequency
High permeability material
High Q/High permeability material

* KL low core loss series are standard power material with low core loss and high saturation flux density, suitable for wide range transformers and choke coils for switching power supply.

特性 Characteristics	Symbol	Settings	Unit	KL15	KL20	KL40	KL45	KL33W	KL95W	KL96W	Settings	※KL97W	Settings	※KL97W-A
初透磁率 Initial permeability	μi	20℃		1500	2000	2400	2600	3300	3500	3000	100KHz 0.5mA 25℃	3300	100KHz 0.5mA 25℃	2700
初透磁率 Initial permeability	μi	20℃		±25%	±25%	±25%	±25%	±25%	±25%	±25%	100KHz 0.5mA 25℃	±25%	100KHz 0.5mA 25℃	±25%
飽和磁束密度 Saturation magnetic flux density	Bs	20℃	mT	500	500	500	510	530	520	520	25℃ 10 KHz 1200A/m	530	25℃ 10 KHz 1200A/m	530
磁場強度 Magnetic field 1000(A/m)	Bs	100℃	mT	400	400	390	400	410	405	410	100℃ 10 KHz 1200A/m	420	100℃ 10 KHz 1200A/m	430
殘留磁束密度 Remanent flux density	Br	20℃	mT	150	140	150	130	90	85	70	25℃ 10 KHz 1200A/m	80	25℃ 10 KHz 1200A/m	80
保磁力 Coercive force	Hc	20℃	A/m	30	12	15	12	9	10	5	25℃ 10 KHz 1200A/m	10	25℃ 10 KHz 1200A/m	15
相對損失係數 Relative loss factor	tan δ/ μi	100kHz	×10-6	3.5	5	6	4	10		15	——	——	——	——
單位体積磁芯損失 Core loss volume density 100KHz 200mT＊500KHz 50mT	Pcv	20℃	kW/m3	150*	750	680	600	379	420	400	100KHz 200mT 25℃	290	100KHz 200mT 25℃	255
		60℃		100*	530	450	390	340	400	360	100KHz 200mT 60℃	280	100KHz 200mT 100℃	365
		80℃		100*	450	390	380	320	370	345	100KHz 200mT 100℃	270	300KHz 100mT 25℃	170
		100℃		125*	400	400	520	340	420	340	100KHz 200mT 120℃	320	300KHz 100mT 100℃	235
		120℃		165*	480	500	680	370	495	380	100KHz 200mT 140℃	370	——	——
居里溫度 Curie temperature	Tc	——	℃	＞230	＞250	＞200	＞220	＞240	＞220	＞230	——	＞230	——	＞240
抵抗率 Electrical resistivity	ρ	——	Ω·m	20	5	6	6	6	5	5	——	——	——	——
燒結密度 Density	ds	——	g/cm3	4.8	4.9	4.85	4.85	4.85	4.875	4.8	d	>4.9	——	>4.85
Download	——	——	——	17303840750f132e.pdf	17303840878857ec.pdf	1730384410804327.pdf	1730384389cceea4.pdf	1730384374b1dfb6.pdf	17303843613616c9.pdf	1730384350fd276b.pdf	——	17303843346ce87f.pdf	——	17303843180d1899.pdf

* KL high Bm series are high saturation flux density, suitable for choke coils for switching power supply.

特性 Characteristics	Symbol	Settings	Unit	KL16B
初透磁率 Initial permeability	μi	20℃	——	1600
初透磁率 Initial permeability	μi	20℃	——	±25%
飽和磁束密度 Saturation magnetic flux density	Bs	20℃	mT	500
磁場強度 Magnetic field 1000(A/m)	Bs	100℃	mT	420
保磁力 Coercive force	Hc	20℃	A/m	16
相對損失係數 Relative loss factor	tan δ/ μi	100kHz	×10-6	6
單位体積磁芯損失 Core loss volume density 100KHz 200mT ＊500KHz 50mT	Pcv	20℃	kW/m3	900
		60℃		550
		80℃		450
		100℃		550
		120℃		750
		120℃		750
居里溫度 Curie temperature	Tc	——	℃	＞250
抵抗率 Electrical resistivity	ρ	——	Ω·m	6
燒結密度 Density	ds	——	g/cm3	4.9
Download	——	——	——	1730384042f127da.pdf

* KL high Bm series are high saturation flux density, suitable for choke coils for switching power supply.

特性 Characteristics	Settings		※ KL7F	Settings		KL9F	Settings		KL11F
初透磁率 Initial permeability	25℃	10KHz; 0.25mT	700	20℃	100KHz; 26mV	900	20℃	100KHz; 26mV	1100
初透磁率 Initial permeability	25℃	10KHz; 0.25mT	±25%	20℃	100KHz; 26mV	±25%	20℃	100KHz; 26mV	±25%
飽和磁束密度 Saturation magnetic flux density	25℃	H=1200A/m	530	20℃	H=100A/m	525	20℃	H=100A/m	510
磁場強度 Magnetic field 1000(A/m)	100℃	H=1200A/m	430	100℃	H=100A/m	440	100℃	H=100A/m	430
殘留磁束密度 Remanent flux density	25℃	10KHz; 1200A/m	100	——	——	——	——	——	——
保磁力 Coercive force	25℃	10KHz; 1200A/m	59	——	——	——	——	——	——
相對損失係數 Relative loss factor	——	——	——	——	——	7.5	——	——	7.5
單位体積磁芯損失 Core loss volume density 100KHz 200mT＊500KHz 50mT	1000KHz;50mT	25℃	70	1MHz;50mT	20℃	130	1MHz;30mT	20℃	40
	1000KHz;50mT	100℃	80	1MHz;50mT	100℃	130	1MHz;30mT	100℃	70
	3000KHz;30mT	25℃	160	3MHz;10mT	20℃	40	1MHz;50mT	20℃	100
	3000KHz;30mT	100℃	230	3MHz;10mT	100℃	60	1MHz;50mT	100℃	180
	——	——	——	3MHz;30mT	20℃	550	3MHz;10mT	20℃	50
	——	——	——	3MHz;30mT	100℃	600	3MHz;10mT	100℃	70
居里溫度 Curie temperature	——	——	＞290	——	——	＞260	——	——	＞270
抵抗率 Electrical resistivity	——	——	20	——	——	20	——	——	20
燒結密度 Density	——	d	>4.70	——	——	4.8	——	——	4.8
Download	——	——	1730383979503ea1.pdf	——	——	1730383996864db1.pdf	——	——	17303840065f6027.pdf

* KM high permeability series are high permeability material, suitable for common mode noise suppressor and for interface transformers of digital telecommunication network systems.

特性 Characteristics	Symbol	Settings	Unit	KM30T	KM40T	KM42B	KM50	KM70	KM100
初透磁率 Initial permeability	μi	20℃	——	3000	4000	4200	5000	7000	10000
初透磁率 Initial permeability	μi	20℃	——	±25%	±25%	±25%	±25%	±25%	±25%
飽和磁束密度 Saturation magnetic flux density 磁場強度 Magnetic field 1200(A/m)	Bs	20℃	mT	520	500	530	460	400	420
殘留磁束密度 Remanent flux density	Br	20℃	mT	110	60	75	110	120	70
保磁力 Coercive force	Hc	20℃	A/m	12	10	7	8	12	3.18
相對損失係數 Relative loss factor	tanδ/ μi	10kHz	×10-6	<3	——	——	——	——	<5
相對損失係數 Relative loss factor	tanδ/ μi	100kHz	×10-6		<4	<2.5	<15	<5	<25
相對温度係數 Relative temperature factor	αμir	-20~20℃	×10-6	0~2	1~3	7~9	1~3	1~3	——
		20~60℃		-1~1	-1~1	-4~-2	0~2	0~1.5	——
		60~100℃		-1~1	-1~1	——	0~2	——	——
相對DA係數 Disacommodation factor	DF	1～10分	——	<3.0	<3.0	——	<2.0	<2.0	——
相對DA係數 Disacommodation factor	DF	1～10min	——	<3.0	<3.0	——	<2.0	<2.0	——
居里溫度 Curie temperature	Tc	——	℃	>240	>210	250	>180	>130	>140
抵抗率 Electrical resistivity	ρ	——	Ω . m	3	1	5	1	0.1	——
燒結密度 Density	ds	——	g/cm3	4.8	4.8	4.8	4.85	4.9	5
Download	——	——	——	17303839319e66c2.pdf	17303839175fd2fd.pdf	1730383905c4aa36.pdf	1730383890913c3c.pdf	1730383877944010.pdf	1730383863288a24.pdf

* KM high Q series are high permeability and high Q material, suitable for common mode noise suppressor and for interface transformers of digital telecommunication network systems.

特性 Characteristics	Symbol	Settings	Unit	KM40Q
初透磁率 Initial permeability	μi	20℃	——	4000
初透磁率 Initial permeability	μi	20℃	——	±25%
飽和磁束密度 Saturation magnetic flux density 磁場強度 Magnetic field 1200(A/m)	Bs	20℃	mT	460
殘留磁束密度 Remanent flux density	Br	20℃	mT	120
保磁力 Coercive force	Hc	20℃	A/m	10
相對損失係數 Relative loss factor	tanδ/ μi	10kHz	×10-6
相對損失係數 Relative loss factor	tanδ/ μi	100kHz	×10-6	<7
相對温度係數 Relative temperature factor	αμir	-20~20℃	×10-6	0~2
		20~60℃		-1~1
		60~100℃		-1~1
相對DA係數 Disacommodation factor	DF	1～10分	<3.0	<3.0
相對DA係數 Disacommodation factor	DF	1～10min	<3.0	<3.0
居里溫度 Curie temperature	Tc	——	℃	>180
抵抗率 Electrical resistivity	ρ	——	Ω . m	1
燒結密度 Density	ds	——	g/cm3	4.8
Download	——	——	——	173038383038357e.pdf
